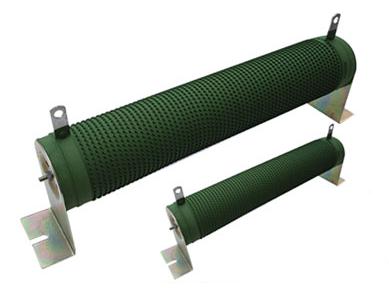

一般情況下，通過能耗制動電阻上的電流等于電動機的額定電流的50%時，得到的制動轉矩與電動機的額定轉矩相當。設直流母線上電壓閥值為UD，電動機的額定電流為Ie，制動電阻的阻值為R，則R=UD/Ie。對于AC660V的變頻器，直流母線電壓接近交流電峰值，大約是930V，當出現制動運行時，直流母線電壓的最低值一定高于交流電壓峰值，但一定不能超過逆變器IGBT的耐壓值，而是必須要留有一定富裕度，即應該低于變頻器過電壓保護時的電壓值。根據對多家變頻器使用經驗，設直流母線上電壓閥值為1050V是比較合適的。對于一臺功率為45kW的電動機，根據上面公式，即可求出制動電阻的阻值。R=UD/Ie=1050/45=23歐姆

可以驗證一下該阻值是否合適。對于AC660V的三相異步電動機，經驗公式是，其額定電流為電動機額定功率的1.1倍，我們就可以將該數據移植到變頻器上用于計算能耗制動電阻。因此一旦出現制動運行時，流過能耗制動電阻的電流大約為45A，該數據沒有超過變頻器內逆變器IGBT的允許通過的瞬時電流值，確保設備運行安全。
