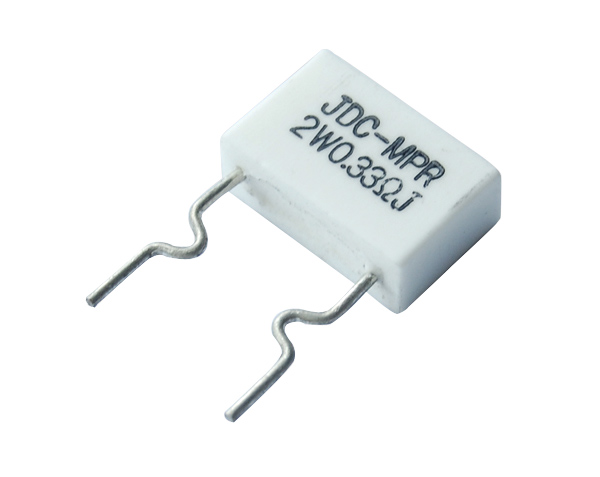

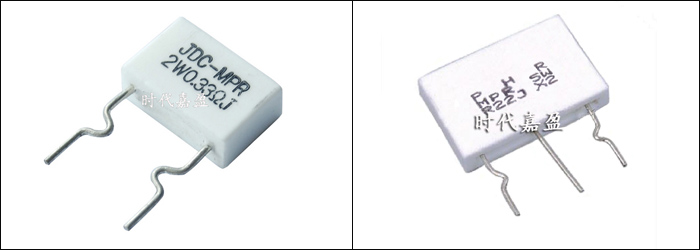

MPR金屬片無感水泥電阻

產品分類：水泥電阻

品牌：北京時代嘉盈
型號：MPR無感型
材質：高頻陶瓷
工藝：普通線繞
性能：通用
精度：±5%
功率特性：中功率
頻率特性：中頻
營銷方式：工廠直銷
產品價格：根據具體參數和數量而定,詳情請聯系我們的在線客服或撥打我們的訂購熱線.

訂購熱線：010-62624819

產品詳情

型號：型無感MPR型
特點：電子陶瓷棒芯，陶瓷外殼，阻值范圍寬，阻燃耐高溫，比功率大，安全可靠，絕緣性能好
應用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+275℃)
結構形式：外殼固定安裝，耐高溫線引出裝
適用標準：GB/T5729-2003 GB5732-85 SJ2862～64-88
產品優勢：本產品選用電子陶瓷做棒芯，優質耐火泥灌封，將電阻線繞在無堿性耐熱瓷件上，外加上耐熱、耐潮濕、耐腐蝕的陶瓷外殼做保護固定。具有耐震、耐濕、耐熱及良好的散熱性和絕緣性。電阻溫度系數小，呈直線變化，短時間超負載強，低雜音，阻值經年無變化，防爆性能好，其保護作用。廣泛應用于電源適配器、音響設備、儀器儀表、電視機、汽車設備中。

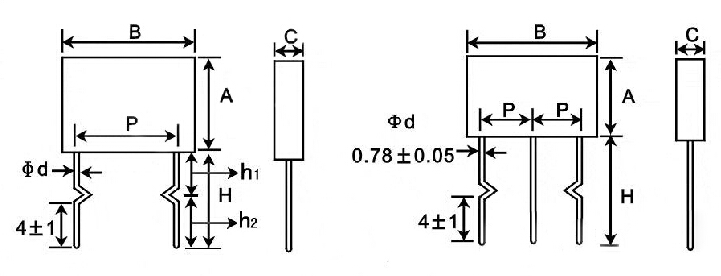

尺寸圖

尺寸表

功率	尺寸（mm）						阻值范圍（Ω）
	A	B	C±1	H±2	d±0.1	p±0.1	E12J(±5%)	E12K(±10%)
2W	8.5±1.0	14.0±1.0	5.0	13.0	0.8	9.0	0.01-0.68	0.01-0.68
3W	13.5±1.0
5W	18.0±1.0						0.01-1.0	0.01-1.0
10W	17.0±1.5	26.0±1.5				2.0		0.05-1.0
2W+2W	8.5±1..5					10	0.22-0.56	0.22-0.56
3W+3W	13.0±1.5
5W+5W	17.0±1.5
7W+7W	20.0±1.5

主要檢測項目,試驗方式及要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±250(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
引出端強度	R≤±(1%R+0.05Ω)	拉力20N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　 2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃　 10±1s
過載	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
長期負荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
不燃性	不可燃燒	分別按5,10,16倍額定功率交流電壓5分鐘
表面溫升	≤210℃	施加額定功率負荷
穩態濕熱	ΔR≤±(5%R+0.1Ω)	+40±2℃　濕度95～98% 240h
