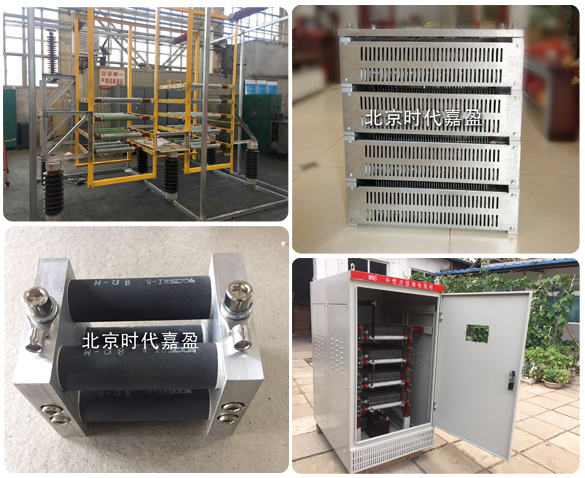

中性點接地電阻柜就是中性點經電阻接地，也就是在電網中性點與地之間串聯接入一電阻器。適當選擇所接電阻器的阻值，不僅可以泄放單相接地電弧后半波的能量，從而減少電弧重燃的可能性，抑制電網過電壓的輻值，還可以提高繼電保護裝置的靈敏度以作用于跳閘，從而有效保護系統正常運行。

中性點電阻應根據以下條件綜合分析，進行合理選擇：

a.按限制弧光接地過電壓的要求選擇

當IR=Ic時，在半個周期內可將電網對地電容的電荷泄放到只有0.043 Q0，這時可將間歇性弧光過電壓倍數限制在2.5倍以內。當IR=4Ic時，可將間歇性弧光過電壓倍數限制在2倍以內，一般選取IR=（1~4）Ic即可滿足限制間歇性弧光過電壓的要求。（IR指流過電阻電流，Ic指系統電容電流。）

b.按保證繼電保護靈敏度的要求選擇

中性點經電阻接地系統是通過各條線路的零序保護來判斷故障線路的，當某條線路發生單相接地故障時，該線路的零序保護動作，跳開本線路的斷路器，使故障點與電源隔離。

在中性點經低電電阻或電阻接地系統中，當發生金屬性單相接地時，流過故障線路的零序故障電流Ijd=IR2+ICΣ2）½，流過非故障線路的零序電流為饋線本身的電容電流IC。L，Ijd遠遠大于IC。L，線路的零序保護是按躲過本線路的對地電容電流進行整定的，單相接地時，故障電流遠遠大于整定植，保護靈敏度是完全可以保證的.

c.按降低對通信線路的干擾影響考慮

為了降低中性點經小電阻接地配電網單相接地時對通信線路的影響，應選擇阻值較小的中性點接地電阻，同時盡量減小饋電線路的平行敷設長度，增大兩種線路之間的距離。

d.從對人生安全方面考慮

中性點經小電阻接地系統在發生單相接地故障時，由于保護能正確動作跳閘，在短時間內使接地故障線路失去電源，一方面可使觸電人員在很短的時間內脫離電源，大大減小對觸電人員的傷害程度。另一方面，由于保護動作跳閘的時間很短，人員在保護動作的時限內接觸故障點的概率是非常小的。也就大大的減少了單相接地故障時造成人身傷害事故機會。電纜線路在發生單相接地時由于外皮的分流作用，入地電流僅有一小部分，所以引起的地電位升高也比較小，一般不會造成危險的跨步電壓和接觸電壓。所以從降低故障點的跨步電壓和接觸電壓角度考慮，IR值越小越好，即中性點接地電阻阻值越大越越好。

e.從減小故障點接地短路電流考慮

故障點的單相接地短路電流越大，故障時對故障設備的損害越大，從減小單相接地故障電流對故障設備的損害程度考慮，中性點接地電阻的阻值越大越好。
