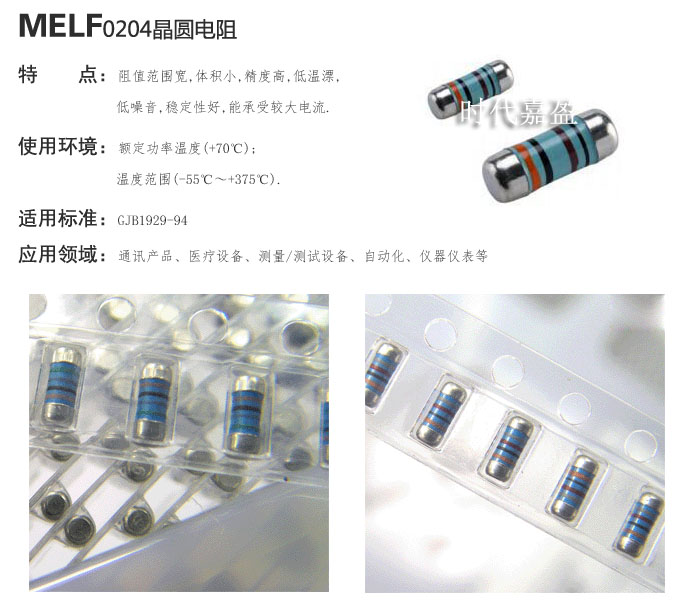

柱狀貼裝金屬膜電阻MELF0204
型 號：MELF系列
材 質：金屬膜
工 藝：膜式非線繞型
性 能：精密
精 度：±0.5%
功率特性：中功率
頻率特性：中頻
營銷方式：工廠直銷
產品價格：根據具體參數和數量而定,詳情請聯系我們的在線客服或撥打我們的訂購熱線.
MELF0204系列柱狀貼裝金屬膜電阻由北京時代嘉盈專業研發團隊精心研發生產，由于地域或個人習慣差異，又稱為晶圓電阻、柱狀電阻、色環貼片電阻、無腳電阻、無引線電阻。此類電阻介于貼片電阻與直插電阻之間，主要適用于電流較大、耐高壓沖擊、安全性要求高的高階電路中，與直插電阻相比，由于去掉了引線，因此在很大程度上降低了直插電阻在高頻時引線所產生的寄生電感，同時解決了直插電阻小阻值中精度與溫度系數無法提高的難題，與片狀電阻相比，具有更強的耐電流、耐高壓性能。使其在功能、機械結構、電氣特性、以及安全性能上，都明顯優于常規貼片電阻。我司生產的MELF0204系列柱狀金屬膜電阻廣泛應用于通訊產品、醫療設備、測量/測試設備、自動化、儀器儀表等領域，并收到廣大客戶的支持和喜愛。
主要技術指標
|
型號
|
70℃時的
額定功率（w） |
最大工作電壓
|
阻值范圍
|
精度范圍
|
溫度系數范圍
|

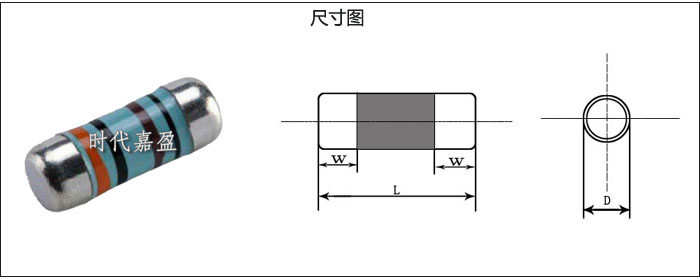

外形尺寸
|
||
|---|---|---|---|---|---|---|---|---|
|
L±0.3
|
D±0.3
|
W±0.3
|
||||||
|
MELF0204
|
1/6
|
200
|
10R~2M0
|
±0.1,±0.25,±0.5, ±1,±2,±5 |
±15,±20,±20, ±25,±50,±100 |
3.5
|
1.3
|
1.0
|
|
MELF0207
|
1/4
|
250
|
10R~3M0
|
5.6
|
2.1
|
1.4
|
||
主要檢驗項目、試驗方法及性能要求
|
試驗項目 Test Item
|
GJB1924-94要求
|
試驗變化
|
|---|---|---|
|
過載 Short time over load
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
溫度沖擊 Tempreture shock
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
低溫工作 Low temp. operation
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
介質耐壓Dielectric strength
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
乃焊接熱resistance to solder
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
耐濕Resistance to moisture
|
≤±（1.5%+0.05Ω）
|
±0.05%
|
|
壽命Load life |
≤±（1.0%+0.05Ω）
|
±0.05%
|
|
沖擊 Shock
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
|
高頻振動Vibration
|
≤±（0.5%+0.05Ω）
|
±0.05%
|
