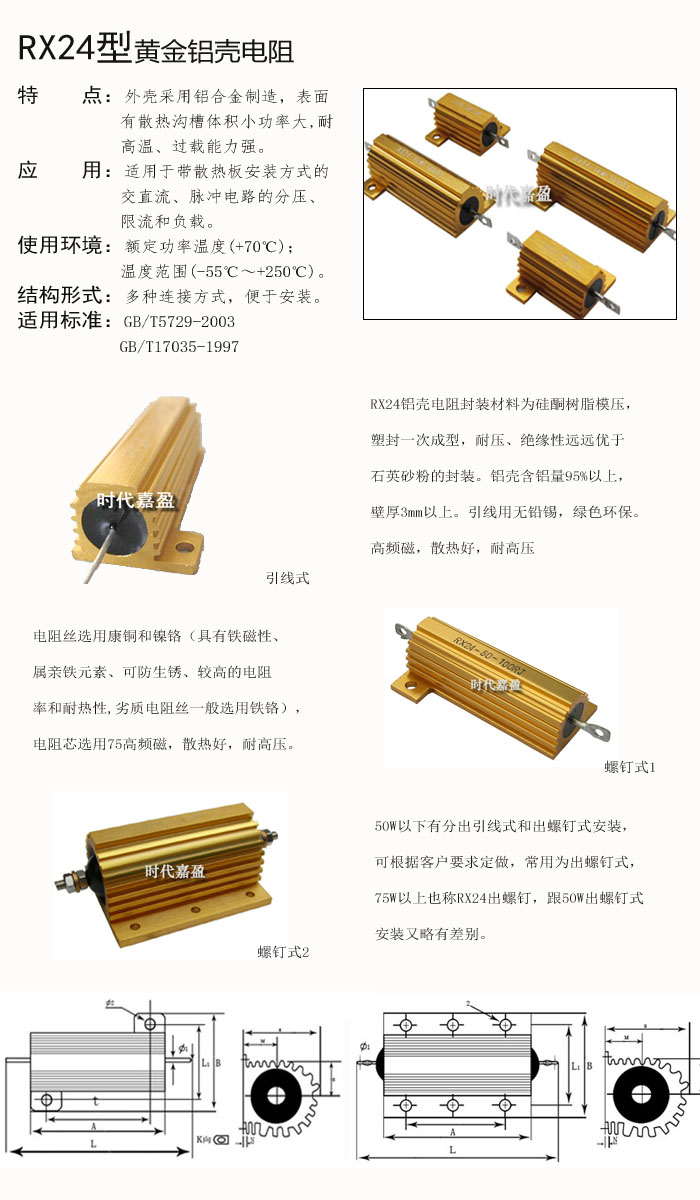

RX24 鋁殼電阻
型 號：RX24 RXG24
材 質：鋁合金（鋁含量高達90%以上）
工 藝：合成式
性 能：通用
精 度：±5%
功率特性：大功率
頻率特性：中頻
營銷方式：工廠直銷
產品價格：根據具體參數和數量而定,詳情請聯系我們的在線客服或撥打我們的訂購熱線.高溫、過載能力強
外型尺寸
|
型號
|
250℃下額定功率(W)帶散熱板
|
外形尺寸(mm)
|
重量(g) |
||||||||||||
|
電 阻 體
|
標準散熱板(鋁)
|
||||||||||||||
|
Amax |
B | Lmax | Hmax | C | L | L1 | M | N |
Ф1 |
Ф2 |
表面積cm2 | 厚度(mm) | |||
| RX24 | 5 | 155 | 16 | 36.5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 | 3 |
| 10 | 19.5 | 21 | 40.5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | ||
| 20 | 27 | 27 | 48.0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||
| 30 | 34 | 29 | 55.0 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||
| 50 | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | ||
| RXG24 | 75 | 65.5 | 48 | 93.5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 3 | 90 |
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | ||
| 150 | 130 | 48 | 158 | 26 | 27 |
52 |
37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | ||
| 200 | 92 | 73 | 132 | 45 | 46.5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||
| 250 | 112 | 73 | 152 | 45 | 46.5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||
| 300 | 130 | 73 | 170 | 45 | 46.5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||
| 500 | 204 | 73 | 244 | 45 | 46.5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||
主要技術指標
| 型 號 | 額定功率(W) | 阻值范圍(Ω) | 阻值允許偏差(%) | 溫度系數 (×10-6/℃) | 絕緣電壓(V) | 最高過負荷電壓(V) | |
| 帶散熱板 | 不帶散熱板 | ||||||
| RX24 | 5 | 3 | 0.01Ω～1KΩ |
F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 |
| 10 | 8 | 0.01Ω～1.5KΩ | |||||
| 20 | 12.5 | 0.01Ω～7.5KΩ | |||||
| 30 | 15 | 0.01Ω～10KΩ | |||||
| 50 | 20 | 0.01Ω～15KΩ | |||||
| RXG24 | 75 | 45 | 0.01Ω～20KΩ | 2000 | 3000 | ||
| 100 | 50 | 0.01Ω～24KΩ | |||||
| 150 | 55 | 0.01Ω～30KΩ | |||||
| 200 | 55 | 0.01Ω～36KΩ | |||||
| 250 | 60 | 0.01Ω～39KΩ | |||||
| 300 | 75 | 0.01Ω～47KΩ | |||||
| 500 | 200 | 0.01Ω～51KΩ | |||||
附注：若上表沒有您所需要的參數，可點擊網頁右側“在線咨詢”與我們的客服聯系或者直接撥打我們的技術專線咨詢定制。技術專線：010-81887377
主要檢測項目、試驗方法及性能要求
| 檢驗項目 | 性能要求 | 試驗方法 |
| 電阻溫度系數 |
≤±100(×10-6/℃) |
-55℃/+20℃ 20℃/+125℃ |
| 引出端強度 |
R≤±(1%R+0.05Ω) |
拉力40N |
| 耐電壓 | 無擊穿或飛弧 | 交流電壓，其峰值為絕緣電壓的1.42倍，1min |
| 可焊性 | 焊料能自由流動并與引線潤濕 |
235±5℃ 2±0.5s |
| 耐焊接熱 |
ΔR≤±(1%R+0.05Ω) |
260±5℃ 10±1s |
| 過載 |
ΔR≤±(1%R+0.05Ω) |
5倍額定功率 5s |
| 溫度快速變化 |
ΔR≤±(1%R+0.05Ω) |
-55℃/+125℃ 5次循環 |
| 振動 |
ΔR≤±(1%R+0.05Ω) |
10～500Hz 98m/s2 |
|
表面溫升
|
≤275℃ | VR |
| 耐脈沖 | ΔR≤±(0.2%R+0.05Ω) | MIL-STD-202 100g,6毫秒10次 |
| 長期負荷 |
ΔR≤±(1%R+0.05Ω) |
+25±2℃ VR 1000h |
| 穩態濕熱 |
ΔR≤±(1%R+0.05Ω) |
+40±2℃ 濕度95～93% 240h |
