主要特點：

1、選用高品質的電阻合金材料,傳統工藝，可靠性強。

2、在連續工作狀態下，溫漂較小，散熱優秀。

3、阻值/電流連續可調，精度高。

4、內部結構布局合理,操作簡便實用。

通過串并聯的方法，可以任意組合，以適應電壓、阻值等各種參數的要求，替換方便。

主要參數：

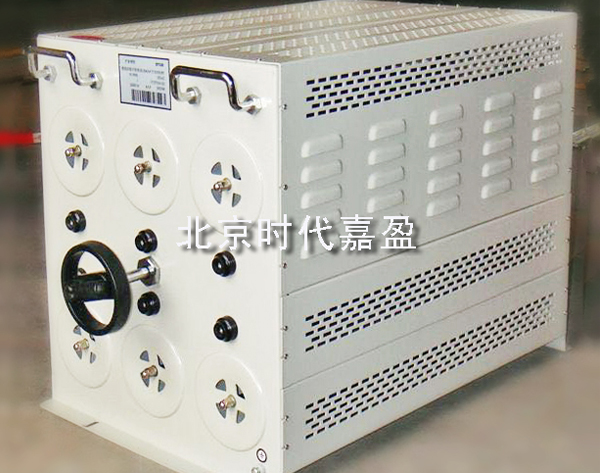

規格型號BX8-67 10A 300Ω 600V 滑線變阻器

1、額定電流：20A

2、額定電壓：DC600V內

2、電阻：0-300Ω連續可調

3、最大阻值誤差：±5%；

4、散熱方式：側部風機散熱

5、電阻管材質：陶瓷管

6、外形尺寸：785*490*410(mm)

使用方法：

1、變阻器單臺產品在電路中可作串、并聯使用，也可多臺并機使用。

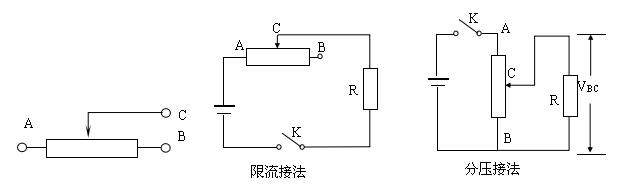

2、滑線變阻器的結構和符號如圖所示，電阻絲的兩頭分別接在瓷管兩端的A、B接線柱上，A、B之間的電阻即為總電阻?；瑒宇^D可沿金屬桿滑動，與電阻絲接觸良好，改變其位置就可以改變AC（或BC）電阻。額定電流和總電阻等參數均在銘牌上標明。在電路中有兩種接法：

①限流接法：將變阻器的一個固定端和滑動端接入電路，由于電阻可變，從而使電路中的電流發生變化。

②分壓接法：將變阻器的兩個固定端分別與電源的兩極相連，由滑動端和任一固定端連接到電路。由于電流通過變阻器的全部電阻絲，故A、B之間任意兩點都有電勢差。當滑動頭移動時，就改變了電路的輸入電壓。

n注意：限流接法中，變阻器的滑動頭應放在電阻最大的位置；分壓接法中，變阻器的滑動頭應放在分壓最小的位置。

n注意事項及維護：

１、請嚴格保證變阻器在額定電壓及電流值下使用。

２、變阻器是易發熱元件，安裝時不宜靠近不能受熱的物體。

３、變阻器配有M6的安裝孔及接地端子，保證使用時良好的接地。

４、變阻器使用如發生接觸不良時，可在電刷接觸面移動的康銅絲表面，除去氧化絕緣層，即可消除其現象。

5、變阻器經長時間的連續使用后，如發現滑片失去壓力時，需拆下接觸系統，把接觸橋修正（矯直），重新裝上后，使電刷貼平于電阻絲表面，方可正常使用。

6、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。

附錄：滑線變阻器選型手冊

BX8六管手搖式滑線變阻器規格表
